 fixation selle et réservoir 650 KLX-R

Aller en bas
AuteurMessage
chef

chef

Nombre de messages : 200
Localisation : Pays de Gex (01)
Date d'inscription : 22/05/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeMar 2 Juin - 12:07

Bonjour, auriez-vous des photos des fixations :
- réservoir au cadre
- selle sur réservoir

Pour 650 KLX-R?
C'est pour comparer avec mon C1 pour faire un meilleur montage de mon gros volume.

merci

ju
Revenir en haut Aller en bas
chef

chef

Nombre de messages : 200
Localisation : Pays de Gex (01)
Date d'inscription : 22/05/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeJeu 4 Juin - 11:35

salut Wink
personne n'a ça SVP?

ju
Revenir en haut Aller en bas
nyvyx

nyvyx

Nombre de messages : 484
Age : 34
Localisation : Belgique - Verviers
Date d'inscription : 02/05/2009

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeJeu 4 Juin - 12:14

Si ma moto était dans mon garage je te l'aurai fait avec plaisir, mais ce n'est pas le cas. Désolé Neutral

Ceci dit si c'est pas urgent pour toi, au environ du 17 Juin, je vais commencer à bosser dessus ...
Revenir en haut Aller en bas
chef

chef

Nombre de messages : 200
Localisation : Pays de Gex (01)
Date d'inscription : 22/05/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeJeu 4 Juin - 15:36

merci c'est sympa
j'attends aussi les photos d'un vendeur, on verra s'il est rapide ou non

bonne journée

ju
Revenir en haut Aller en bas
chef

chef

Nombre de messages : 200
Localisation : Pays de Gex (01)
Date d'inscription : 22/05/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeJeu 11 Juin - 1:48

coucou
pour la selle c'est bon
par contre j'aimerais avoir des details sur la fixation reservoir au cadre avant et AR
ainsi que les silent bloc qui semblent propres au modele R

merci

ju
Revenir en haut Aller en bas
nyvyx

nyvyx

Nombre de messages : 484
Age : 34
Localisation : Belgique - Verviers
Date d'inscription : 02/05/2009

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeJeu 11 Juin - 18:15

Je pourrais bientôt te répondre, il ne me reste que 2 exams et je commence le démontage.

Mais à la limite, un des nouveaux sur le forum à son klx démonté https://espaceklx.bbactif.com/presentations-f4/salut-t1175.htm

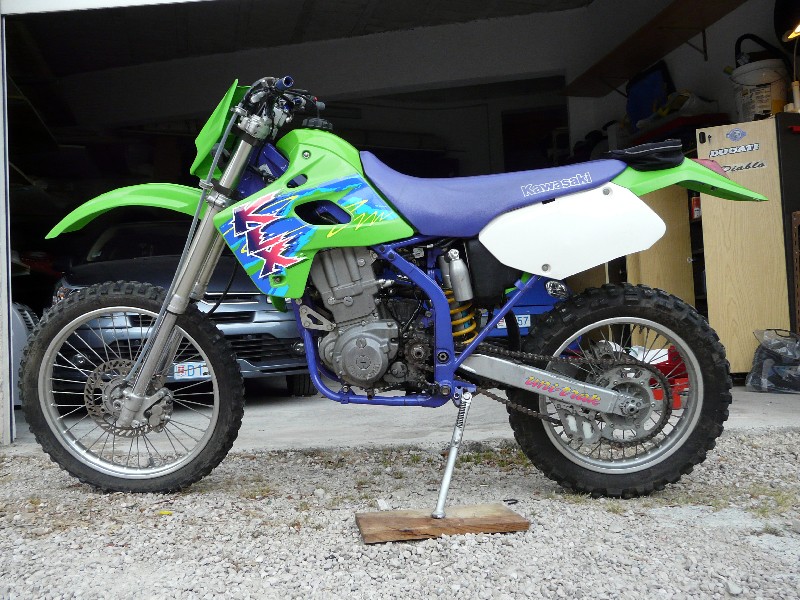

Sinon je viens aussi de me rendre compte qu'apparemment il existe des caches d'ailes différents. pour preuve voici une photo de la moto de Darkus

fixation selle et réservoir 650 KLX-R Klxr6513

et voici la mienne

fixation selle et réservoir 650 KLX-R Ssa52842


L'aile est pas la meme est c'est pareil pour ses points d'attaches ... Au niveau du cadre ... va savoir Question Et mon réservoir semble plus gros.


D'ailleurs si quelqu'un sait me dire ce que j'ai comme réservoir ... Rolling Eyes
Revenir en haut Aller en bas
jypl

jypl

Nombre de messages : 64
Age : 50
Localisation : 38
Date d'inscription : 20/04/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeJeu 11 Juin - 20:46

Tu as la dernière version du KLXR, c'est la raison pour laquelle ton réservoir est différent.
Revenir en haut Aller en bas
nyvyx

nyvyx

Nombre de messages : 484
Age : 34
Localisation : Belgique - Verviers
Date d'inscription : 02/05/2009

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeJeu 11 Juin - 21:39

jypl a écrit:
Tu as la dernière version du KLXR, c'est la raison pour laquelle ton réservoir est différent.

ok merci Smile, dommage je trouve l'autre plus joli lol! enfin je vais pas me plaindre Rolling Eyes
Revenir en haut Aller en bas
chef

chef

Nombre de messages : 200
Localisation : Pays de Gex (01)
Date d'inscription : 22/05/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeVen 12 Juin - 9:56

en fait j'ai regardé les part lists
les cadres de C et de R sont les mêmes

sur mon C, j'ai une plaque boulonnée en 2 points à l'avant du bidon

A l'arrière, j'ai une vis qui le fixe au cadre puis la selle qui vient sur un téton sur le réservoir

mon Acebis gros volume est pour R en principe... Pour l'avant, je n'ai pas la dite plaque boulonnée en 2 pts
du coup pour l'instant, un élastique par de vis cadre et fait le tour du bouchon d'essence...
A l'arrière, j'ai fais une plaque dans de l'alu
mais le bidon a un biais : il touche une des 2 protections de radiateur
et en plus il existe un jour entre le bidon et la selle

je traite en ce moment pour une selle de R. Elle semble identique en photo à celle du C (attache) mais j'espère qu'elle est un peu plus longue pour jointer avec mon bidon...
d'ailleurs pour la fixation de selle de mon acerbis, j'ai 2 filetages et non le téton comme d'origine sur mon bidon de C, donc j'ai mis une vis tête fraisée...

j'ai vu sur les part list et en photo ici qu'il y avait des silent bloc entre le cadre et le bidon qui sont différents entre les modèles C et R (sur C j'en ai un à l'avant et 2 à l'AR, sur R il y en a en intermédiaire)...
mais il me faudrait un zoom pour voir combien et où il se mettent....
ainsi qu'un zoom de la fixation avant pour voir comment c'est fait
pis un zoom de la fixation arrière car il me semble avoir vu en photo un tendeur élastique comme les trucs de batterie...

merci et à plus

ju

PS : pour ton bidon, tu dois aussi pouvoir mettre un Acerbis (sur leboncoin dans les 60€), la gueule est sympa, et tu peux mettre 18L, pour les raids c'est bonnard, bref ça dépend de ton utilisation :

fixation selle et réservoir 650 KLX-R Maroc_09-%20004
Revenir en haut Aller en bas
jypl

jypl

Nombre de messages : 64
Age : 50
Localisation : 38
Date d'inscription : 20/04/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeVen 12 Juin - 21:23

Salut Chef,

Ton raid en Afrique s'est bien passé Question Question Question
Pour info j'avais souhaité changer de selle pour mon KLXR et donc acheté 2 selles d'occasion.
Il s'est avéré que ces selles provenaient de KLXC et il fut impossible de les monter sur le KLXR.
Les fixations et la forme de la selle ne s'adaptent pas du tout.
Tu risque de galerer pour faire ton installation, enfin tu as l'air d'un bon mecano (à voir) Wink
A noter que j'ai une selle confort pour KLXC et une selle rabaissée pour KLXC (état moyen) sur les bras, si ca interesse quelqu'un Arrow
Revenir en haut Aller en bas
chef

chef

Nombre de messages : 200
Localisation : Pays de Gex (01)
Date d'inscription : 22/05/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeLun 15 Juin - 10:59

oui, chouette le Maroc!
J'espère que la selle aura une forme différente pour jointer au niveau du bidon de KLXR
au pire, je la revendrai (je l'ai commandée...)...

Merci

ju
Revenir en haut Aller en bas
LittleBoddha
Admin
LittleBoddha

Nombre de messages : 1925
Localisation : Belgique
Date d'inscription : 01/01/2006

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeLun 15 Juin - 16:17

Belle photo en tout cas ! Voilà un 650 H-E-U-R-E-U-X Very Happy
Revenir en haut Aller en bas
http://www.myspace.com/lesfilsdelautre
nyvyx

nyvyx

Nombre de messages : 484
Age : 34
Localisation : Belgique - Verviers
Date d'inscription : 02/05/2009

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeVen 19 Juin - 21:56

Chef, j'avais dit que pour vendredi je te faisais les photos, elles sont faites mais j'ai oublié de reprendre mon APN Neutral . Désolé, ce sera donc pour demain.
Revenir en haut Aller en bas
nyvyx

nyvyx

Nombre de messages : 484
Age : 34
Localisation : Belgique - Verviers
Date d'inscription : 02/05/2009

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeSam 20 Juin - 19:02

Voilà j'ai récupérer les photos :



fixation selle et réservoir 650 KLX-R Img00009lrc

fixation selle et réservoir 650 KLX-R Img00007srg

fixation selle et réservoir 650 KLX-R Img00008zyl

fixation selle et réservoir 650 KLX-R Img00012c

fixation selle et réservoir 650 KLX-R Img00010x

fixation selle et réservoir 650 KLX-R Img00011mdo

fixation selle et réservoir 650 KLX-R Img00014r

fixation selle et réservoir 650 KLX-R Img00013i


Voilà, j'espère que çà te suffira Chef, mais sinon, j'ai ramener la quasi entièreté de la moto chez moi, donc si il te faut d'autre photos, en 2 minutes, se sera fait Wink
Revenir en haut Aller en bas
chef

chef

Nombre de messages : 200
Localisation : Pays de Gex (01)
Date d'inscription : 22/05/2008

fixation selle et réservoir 650 KLX-R Empty
MessageSujet: Re: fixation selle et réservoir 650 KLX-R   fixation selle et réservoir 650 KLX-R Icon_minitimeDim 21 Juin - 22:47

merci c'est chouette!
en plus elles sont grosses

je tiens au jus, j'attends la selle

Ju
